ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
ကျွန်ုပ်တို့၏ CRP 6 Axis Handling Robot (မော်ဒယ်- CRP-RP24-130) ကို မြင့်မားသော-တိကျသောစက်မှုလုပ်ငန်းအလိုအလျောက်စနစ်အတွက် အင်ဂျင်နီယာချုပ်ဖြစ်ပြီး၊ ပြောင်းလွယ်ပြင်လွယ်နှင့် ယုံကြည်စိတ်ချရမှုလိုအပ်သော ရှုပ်ထွေးသောကိုင်တွယ်လုပ်ဆောင်မှုများတွင် အထူးပြုထားပါသည်။ အဆင့်မြင့် ဘေးကင်းရေး အင်္ဂါရပ်များနှင့် ပိုမိုကောင်းမွန်အောင် ပြုပြင်ထားသော စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းဖြင့်၊ ဤခြောက်-ဝင်ရိုးစက်ရုပ်သည် ထူးခြားသောတိကျမှု၊ စက်လည်ပတ်ချိန်များကို လျှော့ချပေးပြီး လိုအပ်ချက်ရှိသော ပတ်ဝန်းကျင်များတွင် ကြံ့ခိုင်သောစွမ်းဆောင်ရည်ကို ပေးဆောင်ပါသည်။ ၎င်း၏နှစ်ထပ်-ချန်နယ် pneumatic ပံ့ပိုးမှုနှင့် လိုက်လျောညီထွေရှိသော လုပ်ဆောင်ချက်များသည် ထောက်ပံ့ပို့ဆောင်မှု၊ တပ်ဆင်မှုနှင့် ပစ္စည်းသယ်ယူပို့ဆောင်ရေးအပါအဝင် လေးလံသောအပလီကေးရှင်းများအတွက် စံပြဖြစ်စေသည်။
လုပ်ဆောင်ချက်ဆိုင်ရာအင်္ဂါရပ်များ
● Dual-Circuit Emergency Stop Safety
ထိန်းချုပ်မှုစနစ်နှင့် ဘေးကင်းသော ထပ်ဆင့်လျှောပတ်လမ်းမှ ကင်းလွတ်သော ဘေးကင်းလုံခြုံရေး အရေးပေါ် ရပ်တန့်ဘုတ်ကို တပ်ဆင်ထားပြီး၊ ပိုမိုကောင်းမွန်သော လုပ်ငန်းဆောင်ရွက်မှု ဘေးကင်းမှုအတွက် နှစ်ဆ-ပတ်လမ်း အရေးပေါ် ရပ်တန့်စိတ်ချရမှု ရှိစေရန် အာမခံပါသည်။
● မြင့်မားသော-ပြောင်းလွယ်ပြင်လွယ် အထူးပြု ကေဘယ်ကြိုးများ
ပင်မကေဘယ်သည် လိုက်လျောညီထွေရှိသော စက်ရုပ်-တိကျသောကေဘယ်ကြိုးကို အသုံးပြု၍ တာရှည်ခံမှုနှင့် စဉ်ဆက်မပြတ် ကိုင်တွယ်လုပ်ဆောင်မှုများအတွင်း ပြုပြင်ထိန်းသိမ်းမှု လိုအပ်ချက်များကို လျှော့ချပေးသည်။
● ပိုမိုကောင်းမွန်သော EMC/EMI စွမ်းဆောင်ရည်
-အဆင့်သုံး-အဆင့်ရှိ စစ်ထုတ်မှုတစ်ခုသည် လျှပ်စစ်သံလိုက်လိုက်ဖက်ညီမှု (EMC) နှင့် လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှု (EMI) စွမ်းဆောင်ရည်ကို ထိရောက်စွာတိုးတက်စေပြီး လျှပ်စစ်ဆူညံသောပတ်ဝန်းကျင်တွင် တည်ငြိမ်မှုရှိစေပါသည်။
● အလိုက်သင့်ရွေ့လျားမှု ထိန်းချုပ်မှု
ဆွဲငင်အားလျော်ကြေး၊ ဝန်အား လိုက်လျောညီထွေဖြစ်အောင် နှင့် S-T လုပ်ဆောင်ချက်သည် ပုံမှန်အလုပ်အခြေအနေများတွင် ပိုမိုတိကျမှု၊ သက်ရောက်မှုကို လျှော့ချပေးပြီး လည်ပတ်ချိန်ပိုမိုမြန်ဆန်စေသည်။
● ကျစ်လစ်သောစွမ်းအင်-ထိရောက်သောဒီဇိုင်း
အပြိုင်စပရိန်ဆလင်ဒါများသည် စက်ရုပ်၏ခြေရာကို လျှော့ချပေးကာ ပါဝါသုံးစွဲမှုနည်းကာ ထိရောက်သောလည်ပတ်မှုအတွက် ပိုမိုချောမွေ့စွာ ထိန်းချုပ်နိုင်စေပါသည်။
● Dual-ချန်နယ်ကြီး-အချင်း trachea
နှစ်ထပ်-ချန်နယ်ကြီး-လုံးပတ်လေပိုက်များသည် မြင့်မားသော-လေဟာနယ်စုပ်ခွက်များကို သယ်ဆောင်နိုင်ပြီး လေးလံသောပစ္စည်းများကို ကိုင်တွယ်ခြင်းအတွက် လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။
စက်ရုပ်ကိုယ်ထည်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ
|
မော်ဒယ် |
CRP-RP24-130 |
|
|
လက်မောင်းပုံစံ |
Multijoints+Connecting rod |
|
|
လွတ်လပ်မှုဘွဲ့ |
4 ဝင်ရိုး |
|
|
အများဆုံးပေးချေမှု |
130 ကီလိုဂရမ် |
|
|
အများဆုံးခရီးသွား |
ဝင်ရိုး ၁ |
-175 ဒီဂရီ ~ 175 ဒီဂရီ |
|
ဝင်ရိုး ၂ |
-87 ဒီဂရီ ~ 39 ဒီဂရီ |
|
|
ဝင်ရိုး ၃ |
-71 ဒီဂရီ ~ 105 ဒီဂရီ |
|
|
ဝင်ရိုး ၄ |
-360 ဒီဂရီ ~ 360 ဒီဂရီ |
|
|
အမြင့်ဆုံးမြန်နှုန်း |
ဝင်ရိုး ၁ |
154 ဒီဂရီ /S |
|
ဝင်ရိုး ၂ |
166 ဒီဂရီ /S |
|
|
ဝင်ရိုး ၃ |
104 ဒီဂရီ /S |
|
|
ဝင်ရိုး ၄ |
271 ဒီဂရီ /S |
|
|
ခွင့်ပြုနိုင်သော torque |
ဝင်ရိုး ၄ |
125N.m |
|
ခွင့်ပြုနိုင်သော အခိုက်အတန့် |
ဝင်ရိုး ၄ |
13kg.m² |
|
ထပ်ခါတလဲလဲ နေရာချထားမှု တိကျမှု |
±0.2mm |
|
|
အများဆုံးရောက်ရှိသောအကွာအဝေး |
2485mm |
|
|
စက်ရုပ်ခန္ဓာကိုယ်အလေးချိန် |
820 ကီလိုဂရမ် |
|
|
တပ်ဆင်ခြင်းမုဒ် |
မြေပြင် |
|
|
ဘော်ဒီသွင်ပြင် |
IO သီးသန့် |
ပင်နံပါတ် ၁၆ |
|
ဂတ်စ်သီးသန့် |
2*φ10mm |
|
|
တပ်ဆင်ခြင်းပတ်ဝန်းကျင် |
ပတ်ဝန်းကျင်အပူချိန် |
0-45 ဒီဂရီ |
|
နှိုင်းရစိုထိုင်းဆ |
20%-80%RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိ) |
|
|
တုန်ခါမှု |
0.5G အောက် |
|
|
တခြားသူတွေ |
စက်ရုပ်တပ်ဆင်ခြင်း- မီးလောင်လွယ်သော သို့မဟုတ် အဆိပ်သင့်နိုင်သော အရည် သို့မဟုတ် ဓာတ်ငွေ့များ၊ အနှောင့်အယှက်ဖြစ်စေသော လျှပ်စစ်အရင်းအမြစ်များနှင့် ဝေးကွာရမည်။ |
|
|
IP အဆင့် |
IP56 |
|
|
အားသာချက် features တွေ |
ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ မြန်နှုန်းမြင့်၊ တိကျမှု၊ မြင့်မားသောတင်းကျပ်မှု၊ မြင့်မားသောအသက်၊ မြင့်မားသောကျယ်ပြန့်မှုနှင့်လွယ်ကူသောလည်ပတ်မှု |
|
|
လျှောက်လွှာ |
ကိုင်တွယ်ခြင်း၊ အလွှာလိုက်ပြုလုပ်ခြင်း၊ ဖျက်ထုတ်ခြင်း၊ ဖြတ်ခြင်း၊ ကြိတ်ခြင်း။ |
|
|
လျှပ်စစ်ကက်ဘိနက်ဖွဲ့စည်းမှု |
G15A |
|

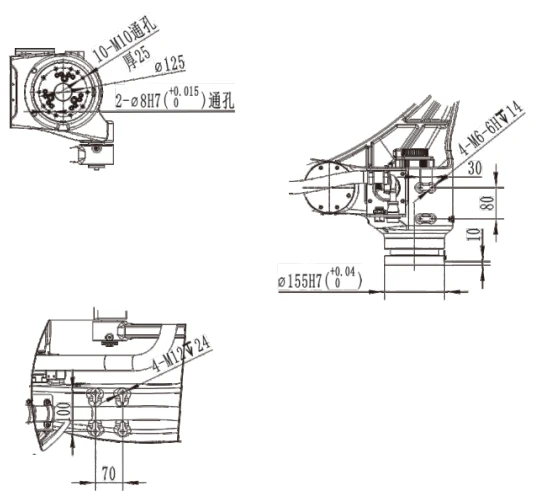

Installation Interface Diagram
ရွေ့လျားမှုအတိုင်းအတာ ပုံကြမ်း
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
မေး။
A- မော်ဒယ်နံပါတ်သည် အလေးချိန် 130 ကီလိုဂရမ် ( "-130" တွင် ဖော်ပြထားသည့်အတိုင်း) ကို ညွှန်ပြသောကြောင့် ဤ 6-axis ကိုင်တွယ်စက်ရုပ်သည် လေးလံသောစက်မှုလုပ်ငန်းများအတွက် သင့်လျော်ပါသည်။
မေး- -ဆားကစ်နှစ်ခု အရေးပေါ် ရပ်တန့်ခြင်းသည် ဘေးကင်းမှုကို မည်သို့ မြှင့်တင်သနည်း။
A- ဘေးကင်းရေး အရေးပေါ် ရပ်တန့်ဘုတ်သည် လုံခြုံရေး relay circuit နှင့် ပေါင်းစပ်ထားသော ထိန်းချုပ်မှုစနစ်မှ ကင်းလွတ်ပြီး အော်ပရေတာများနှင့် စက်ကိရိယာများကို အကာအကွယ်ပေးရန်အတွက် ယုံကြည်စိတ်ချရသော အရေးပေါ်ပိတ်ခြင်းကို သေချာစေပါသည်။
မေး- လိုက်လျောညီထွေဖြစ်စေတဲ့ လုပ်ဆောင်ချက်တွေကနေ ဘယ် application တွေက အကျိုးအများဆုံးလဲ။
A- ဆွဲငင်အား လျော်ကြေးငွေနှင့် ဝန်လိုက်လျောညီထွေဖြစ်အောင် ဤကိုင်တွယ်စက်ရုပ်သည် ပြောင်းလဲနိုင်သော ဝန်များကို စီမံခန့်ခွဲသည့်အခါ မြင့်မားသောတိကျမှုနှင့် အကျိုးသက်ရောက်မှုကို ထိန်းသိမ်းနိုင်စေရန်၊ ထုပ်ပိုးခြင်း၊ စည်းချက်ခြင်းနှင့် တိကျစွာ တပ်ဆင်ခြင်းကဲ့သို့သော အလုပ်များအတွက် စံပြဖြစ်သည်။
မေး- -ချန်နယ် trachea နှစ်ခုသည် မြင့်မားသော-လုပ်ဆောင်စရာများကို မည်ကဲ့သို့ ပံ့ပိုးပေးသနည်း။
A- နှစ်ထပ်-ချန်နယ်ကြီး-အချင်း trachea သည် မြင့်မားသော-လေဟာနယ်စုပ်ခွက်များတင်ရန် လုံလောက်သောလေ၀င်လေထွက်ရှိပြီး လေးလံသော သို့မဟုတ် ကြီးမားသော{3}}အရွယ်ပစ္စည်းများကို လုံခြုံစွာကိုင်တွယ်နိုင်စေပါသည်။
မေး- ဒီစက်ရုပ်ဟာ လျှပ်စစ်အနှောင့်အယှက်ရှိတဲ့ ပတ်ဝန်းကျင်မှာ လည်ပတ်နိုင်ပါသလား။
A- ဟုတ်ပါသည်၊ တည်ဆောက်ထားသည့်-သုံးဆင့်-အဆင့် စစ်ထုတ်မှုသည် EMC/EMI စွမ်းဆောင်ရည်ကို သိသိသာသာ တိုးတက်ကောင်းမွန်စေပြီး လျှပ်စစ်သံလိုက်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုမြင့်မားသောနေရာများတွင်ပင် တည်ငြိမ်သောလုပ်ဆောင်မှုကို သေချာစေသည်။
မေး- ဤစက်ရုပ်စွမ်းအင်-ကို အဘယ်အရာက ထိရောက်စေသနည်း။
A- အပြိုင်စပရိန်ဆလင်ဒါများသည် ချောမွေ့သောရွေ့လျားမှုထိန်းချုပ်မှုကို ထိန်းသိမ်းထားစဉ်တွင် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးကာ လုပ်ငန်းလည်ပတ်မှုကုန်ကျစရိတ်နှင့် သဘာဝပတ်ဝန်းကျင်ဆိုင်ရာ သက်ရောက်မှုများကို လျှော့ချပေးသည်။
